大家是否曾經為了判斷三極管管腳苦惱過呢?看了以下這個文章希望對大家有所啟發

　　數字多用表用表測量

　　在使用數字萬用表測量時，使用的是“二極管檔”進行測量，紅表筆是相當于是電池的正極，黑表筆相當于是電池的負極。

　　三極管分為NPN型和PNP型的管子，它們的內部結構是不太一樣的。但是B極跟C、E極之間都存在一個PN結，當表筆給PN結加上正向電壓是能夠?qū)ǖ摹?/p>

　　在用數字萬用表測量時，電流是從紅表筆流出的。

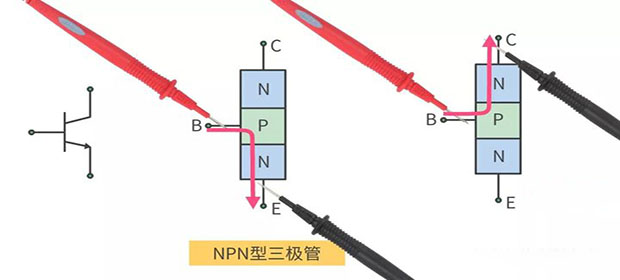

　　▲ NPN型，B極接紅表筆，黑表筆接C、E時會導通

　　如果是NPN型的三極管，B極接紅表筆，C、E兩極接黑表筆時，PN結正向?qū)?，萬用表會顯示導通電壓。硅材料的三極管PN結導通電壓一般是0.7V左右。

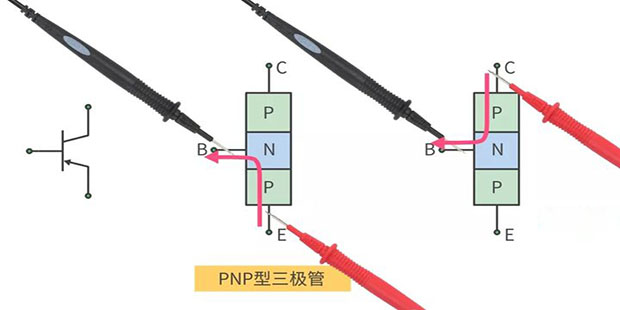

　　▲ PNP型，B極接黑表筆，紅表筆接C、E時會導通

　　如果是PNP型的三極管，B極接黑表筆，C、E兩極接紅表筆時，PN結正向?qū)?，萬用表會顯示導通電壓。

　　測量時我們可以先假設其中一個極是B極，然后用其中一支表筆固定在假設的B極上，另一支表筆分別接觸其余兩個引腳。

　　如果兩次測量時都不導通，可以互換一下表筆測量，直到找到B極;如果測量時顯示的導通電壓為0V，說明三極管內部擊穿，已經損壞。

　　B極找出之后，就可以找C極和E極了，用手捏住B極和假設是C極的電極，然后把表筆放到假設的C極和假設的E極，如果不導通，紅黑表筆互換。

　　如果互換表筆之后依然不導通，換另外的一個電極假設是C極，然后把表筆放到假設的C極和假設的E極上測量。

　　指針式多用表測量

　　在使用指針式萬用表測量時，使用的是電阻檔“Rx10K檔”進行測量，如果用電阻檔其它檔位測量，指針有可能會偏轉幅度過小不容易觀察。

　　使用指針式萬用表的電阻檔時，紅表筆是相當于是電池的負極，黑表筆相當于是電池的正極，也就是電流是從黑表筆流出的，這點跟數字萬用表是不同的。

　　測量時我們可以先假設其中一個極是B極，然后用其中一支表筆固定在假設的B極上，另一支表筆分別接觸其余兩個引腳。

　　如果兩次測量時都不導通，可以互換一下表筆測量，直到找到B極;B極找出之后，就可以找C極和E極了，用手捏住B極和假設是C極的電極，然后把表筆放到假設的C極和假設的E極，觀察指針偏轉的情況，紅黑表筆互換再測一次;然后換另外的一個電極假設是C極，然后把表筆放到假設的C極和假設的E極上測量。觀察指針偏轉的情況，紅黑表筆互換再測一次;判斷C極E極時要測量4次，在指針偏轉最大的那次，手沒捏住的那個極就是E極。
